Vákuové ventily

Pokročilá štruktúra, vynikajúci výkon, ľahké použitie, vysoká spoľahlivosť a odolnosť

Vákuové ventilyVýrobcovia

Development Vacuum Equipment Co., Ltd. Spoločnosť bola založená v roku 2000 a špecializuje sa na výskum a vývoj. Výroba a predaj vákuových púmp a vákuových systémov Vždy sa držte ducha organizácie, ktorá „Inovácie a rozvoj realistický rozvoj "v súlade s politikou kvality „Vylepšite to“ a využite princípy služby webu „Úprimnosť a pravda“ je celebrita. Čína Vákuové ventilyVýrobcovia a Vákuové ventilyDodávatelia, So silným tímom pre výskum a vývoj môžeme vyvíjať a vyrábať výrobky podľa výkresov alebo vzoriek zákazníkov. Naši výrobní technici majú dobré vzdelanie a odborné vzdelanie. Vákuové ventily a ďalšie výrobky Bol certifikovaný mnohými dôveryhodnými agentúrami. a získal množstvo národných patentov a čestných certifikátov. čo zaručuje, že je technologickým lídrom.
Vákuové ventily

Vákuové ventily

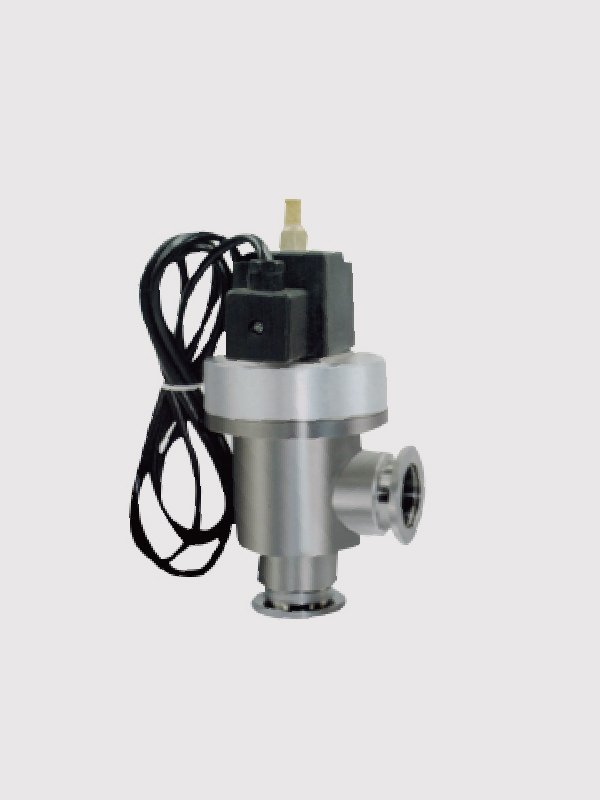

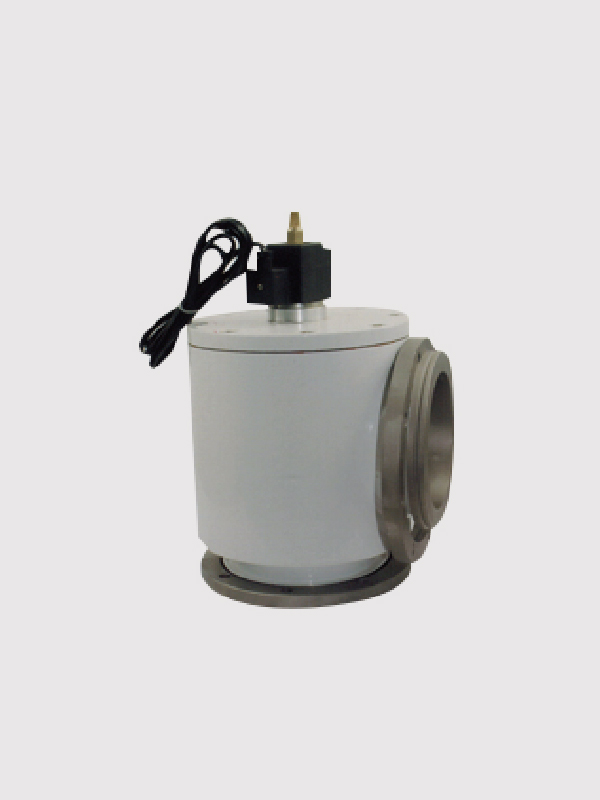

Séria DYC-JQ, typ elektromagnetického vákuového diferenciálneho tlaku s uhlovým prechodom, s nafukovacím ventilom

Elektromagnetický vákuový diferenčný tlak série DYC-JQ s nafukovacím ventilom je nový typ vákuového ventilu inštalovaného na prívod vzduchu mechanického vákuového čerpadla. Jeho princíp činnosti je, že mechanické čerpadlo a ventil sú pripojené k rovnakému okruhu. Keď musí pracovať vákuové čerpadlo Keď je prevádzka zastavená alebo dôjde k náhlemu prerušeniu napájania, ventil použije tlakový rozdiel medzi atmosférou a podtlakom na stlačenie piestu, aby sa ventil automaticky uzavrel, prerušilo sa spojenie medzi čerpadlom a podtlakom udržujte stupeň podtlaku podtlakového systému a zosilňujte vzduch do vákuovej pumpy, aby sa zabránilo návratu oleja z vákuovej pumpy do vákua. Systém podporuje opätovné spustenie vákuovej pumpy. Keď sa vákuové čerpadlo znovu spustí, ventil pomocou pružiny zatlačí piest na otvorenie ventilu.
Použiteľným pracovným médiom je vzduch a nekorozívny plyn.

Hlavný technický výkon

Pôsobnosť

10 4 Pa ~ 10 -3 Pa

Miera úniku ventilov <10 -4 (Pa.L / S)
Stredná teplota -25 ℃ ~ 80 ℃
Otváracia a zatváracia doba <35
Napätie AC220V
Spôsob inštalácie Úroveň

Materiál tela: nehrdzavejúca oceľ

Model Priemer (DN)
DYC-JQ25-KF 25
DYC-JQ4O-KF 40

Materiál tela: hliníková zliatina

Model Priemer (DN)
DYC-JQ25 25
DYC-JQ32 32
DYC-JQ40 40

Materiál tela: poniklovaná uhlíková oceľ

Model Priemer (DN)
DYC-JQ50 50
DYC-JQ65 65
DYC-JQ80 80
DYC-JQ100 100
DYC-JQ150 150

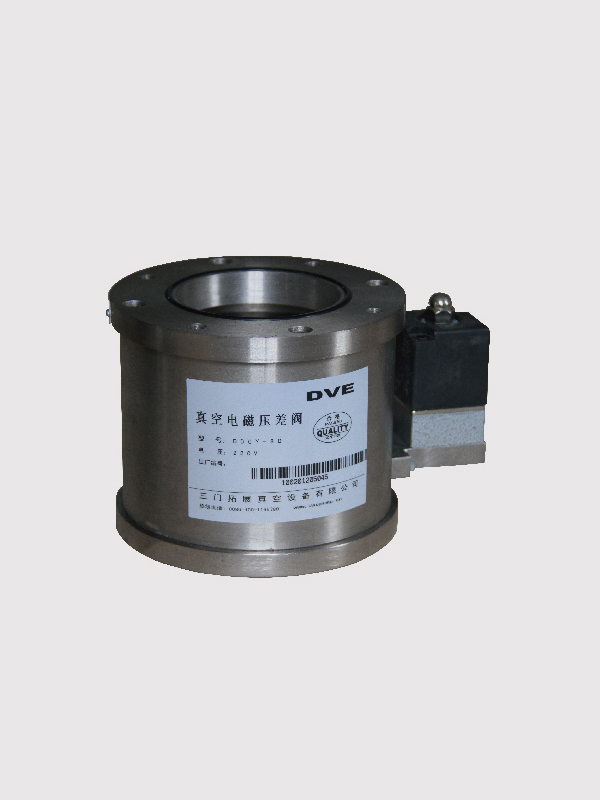

Priamy elektromagnetický podtlakový tlak série DYC-Q s nafukovacím ventilom

Priamy elektromagnetický podtlakový ventil na nafukovanie diferenčného tlaku pása série DYC-Q je nový typ vákuového ventilu inštalovaného na prívode vzduchu do mechanického vákuového čerpadla. Jeho princíp činnosti je, že mechanické čerpadlo a ventil sú pripojené k rovnakému okruhu. Keď musí vákuové čerpadlo prestať pracovať kvôli práci, alebo náhlym výpadkom prúdu, ventil použije tlakový rozdiel medzi atmosférou a podtlakom na automatické zatvorenie ventilu, prerušenie prípojného čerpadla čerpadla a podtlakového systému, udržanie podtlaku stupňa vákuového systému a zosilnite vzduch do vývevy, aby ste zabránili návratu oleja z vývevy do vákuového systému, čo je výhodné Výveva sa reštartuje. Keď sa vákuové čerpadlo reštartuje, ventil pomocou gravitácie automaticky spustí ventilovú dosku a ventil otvorí.
Použiteľným pracovným médiom je vzduch a nekorozívny plyn.

Hlavný technický výkon

Pôsobnosť 10 4 Pa ~ 10 -2 Pa
Miera úniku ventilov <10 -4 (Pa.L / S)
Stredná teplota -25 ℃ ~ 80 ℃
Otváracia a zatváracia doba <35
Napätie AC220V
Spôsob inštalácie Vertikálne

Model Priemer (DN)
DYC-Q25 25
DYC-Q32 32
DYC-Q40 40
DYC-Q50 50
DYC-Q65 65
DYC-Q80 80
DYC-Q100 100
DYC-Q160 160

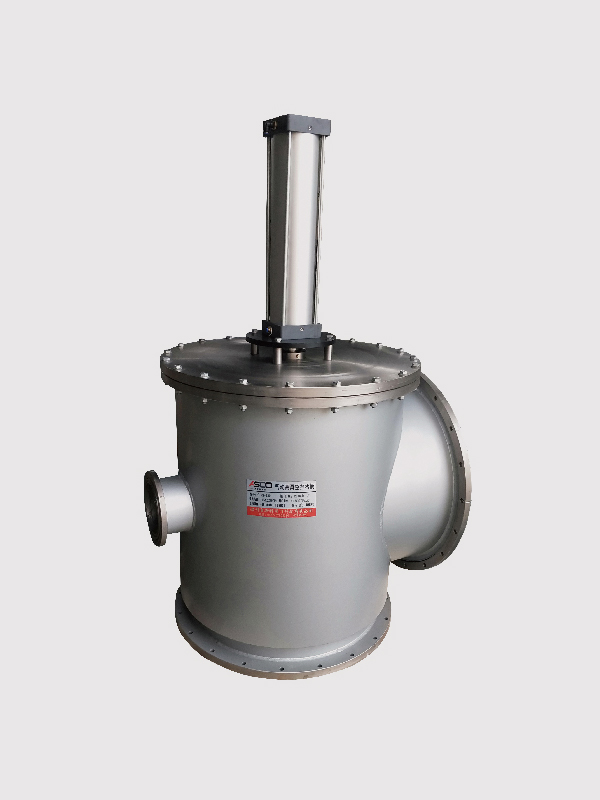

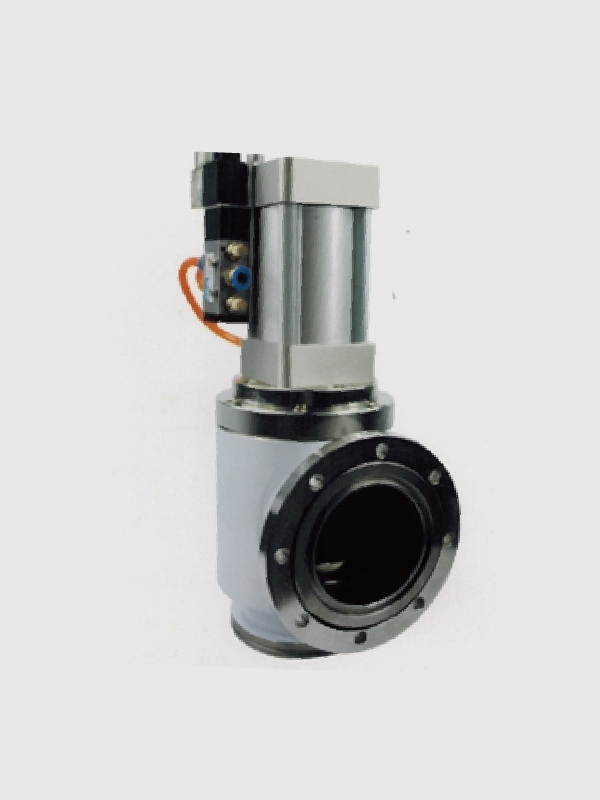

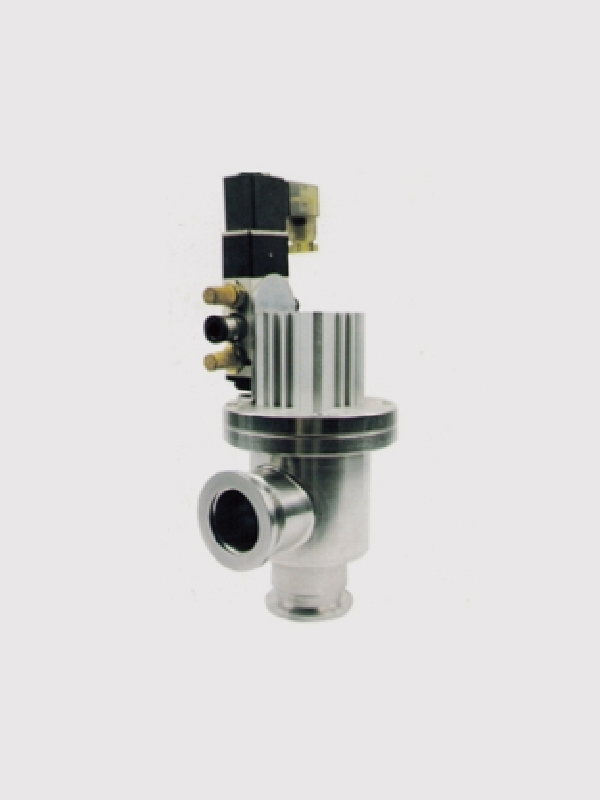

Vysoko vákuový elektrický dynamický usmerňovací ventil série GDQ-J s uhlovým prechodom

Vysoko vákuový elektrický dynamický usmerňovací ventil série GDQ-J s uhlovým prechodom je poháňaný stlačeným vzduchom a smer vzduchovej cesty je riadený elektromagnetickým ventilom, ktorý tlačí piest valca na vratný pohyb a poháňa vratný pohyb vretena ventilu. na otvorenie alebo zatvorenie ventilovej dosky. Na odpojenie a pripojenie vákuového potrubia sa ventil vyznačuje stabilným spínaním a vysokou stabilitou. Konfigurácia valca môže byť obrátená na jednu atmosféru alebo otvorená v atmosfére na strane vákua. Predovšetkým tesnenie hriadeľa využíva vlnovce pre spoľahlivejšie utesnenie a môže sa používať dlho. Pracujte v častých spínacích dobách.
Použiteľným pracovným médiom je vzduch a nekorozívny plyn.

Hlavný technický výkon

Rozsah použitia (vlnovcové tesnenie hriadeľa) 10 5 Pa ~ 10 -6 Pa
Rozsah použitia (guma tesnenia hriadeľa) 10 5 Pa ~ 10 -4 Pa
Miera úniku ventilov (vlnovcové tesnenie) <10 -7 (Pa.L / S)
Miera úniku ventilov (guma tesnenia hriadeľa) <10 -5 (Pa.L / S)
Stredná teplota (tesniaci materiál fluórovaný kaučuk -30 ℃ ~ 150 ℃
Stredná teplota (tesniaci materiál nitrilový kaučuk) -25 ℃ ~ 80 ℃
Spôsob inštalácie Svojvoľný
Napätie AC220V alebo DC24V
Tlak vzduchu 0,4 MPa - 0,8 MPa
Spätná väzba signálu Štandardné dodanie: Bez spätnoväzbového signálu Špeciálne označenie: DC / AC5-240V

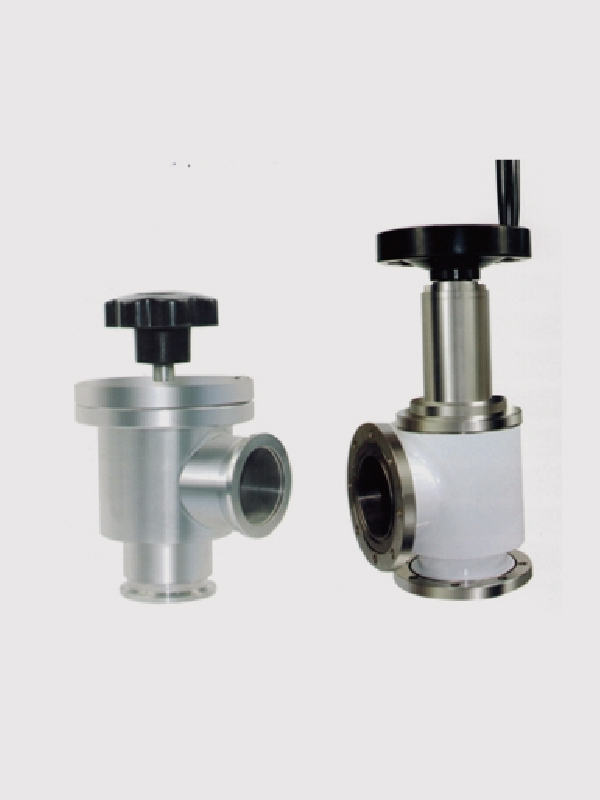

Vysoko vákuový prepúšťací ventil s uhlovým prechodom série GD-J

Je prevádzkovaný vysokovakuový prepúšťací ventil série GD-J, ktorý slúži na pripojenie a odpojenie vákuového potrubia.

Použiteľným pracovným médiom je vzduch a nekorozívny plyn.

Hlavný technický výkon

Rozsah použitia (vlnovcové tesnenie hriadeľa) 10 5 Pa ~ 10 -2 Pa
Rozsah použitia (guma tesnenia hriadeľa) 10 5 Pa ~ 10 -4 Pa
Miera úniku ventilov (vlnovcové tesnenie) <10 -7 (Pa.L / S)
Miera úniku ventilov (guma tesnenia hriadeľa) <10 -5 (Pa.L / S)
Stredná teplota (tesniaci materiál fluórovaný kaučuk -30 ℃ ~ 150 ℃
Stredná teplota (tesniaci materiál nitrilový kaučuk) -25 ℃ ~ 80 ℃
Spôsob inštalácie Svojvoľný

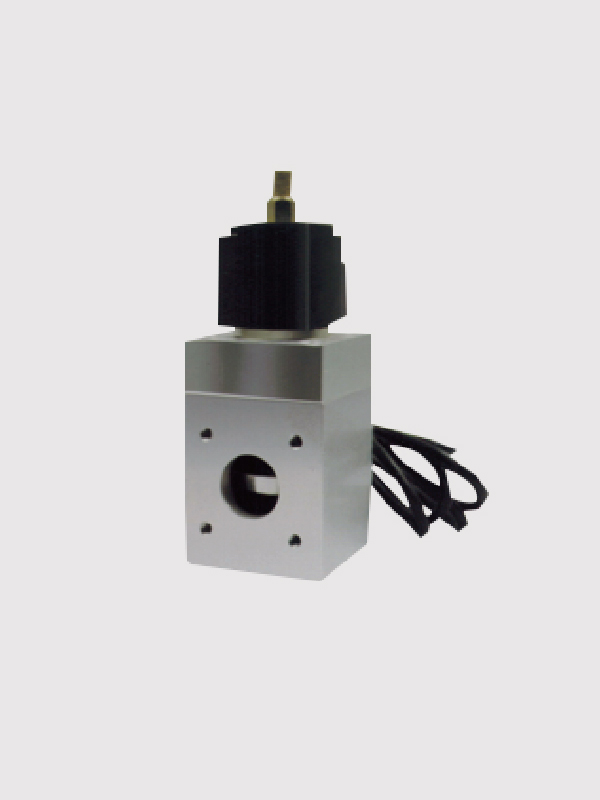

Vysoko vákuový elektromagnetický ventil série GDC-Q5 typu GDC-Q5

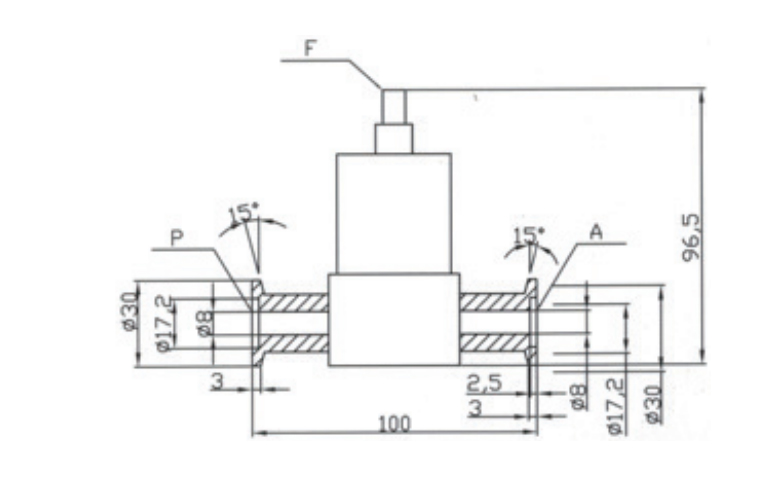

Elektromagnetický ventil pre vysoké vákuum GDC-Q5 je pripojený k systému vysokého a nízkeho vákua. Ventil je pod napätím a ventilová doska je otvorená a súčasne je zatvorený prívod plynu a sú pripojené koncové potrubia P a A: keď je napájanie vypnuté, ventilová doska je zatvorená a P a A konce sú odrezané Potrubie, ktoré zaisťuje podtlak systému, a súčasne otvorí plniaci port plynu a nafúkne sa na stranu A cez koniec F.
Elektromagnetický ventil s vysokým vákuom GDC-5 je pripojený k systému vysokého a nízkeho vákua. Ventil je napájaný a doska ventilu je otvorená. Používa sa na pripojenie alebo napájanie ventilovej dosky na otvorenie a prerušenie prúdenia vzduchu vo vákuovom systéme. Môže sa tiež použiť na nafúknutie vákuového systému. Ventil je napájaný a otvorený.

Hlavný technický výkon

Pôsobnosť 10 5 Pa ~ 10 -1 Pa
Miera úniku ventilov <10 -5 (Pa.L / S)
Stredná teplota -25 ℃ ~ 150 ℃
Otváracia a zatváracia doba <0,25
Napätie AC220V alebo DC24V
Spôsob inštalácie Svojvoľný
Spôsob pripojenia Gb4982

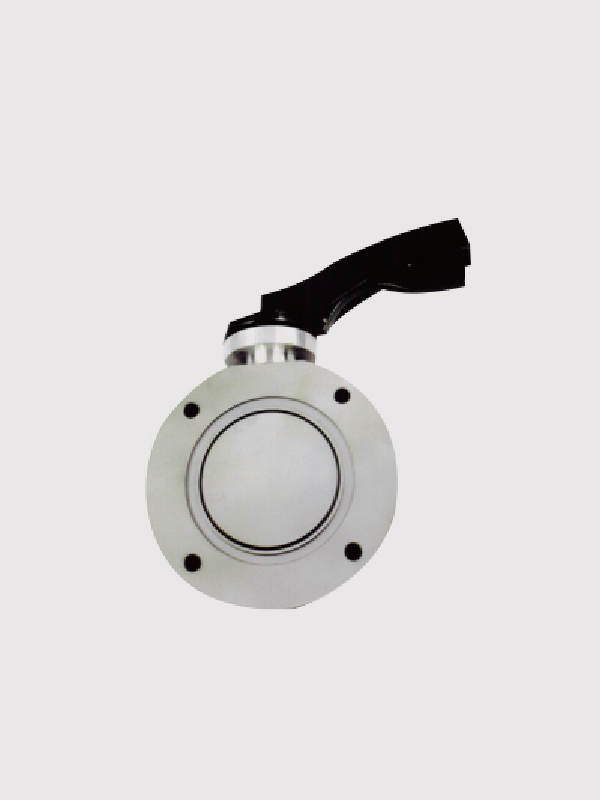

Vysoko vákuová klapka série GI

Vysoko vákuový klapkový ventil série Gl sa používa na pripojenie a prerušenie vákuového potrubia. Použiteľným pracovným médiom je vzduch a nekorozívny plyn.

Hlavný technický výkon

Pôsobnosť 10 4 Pa ~ 10 -5 Pa
Miera úniku ventilov <10 -6 (Pa.L / S)
Stredná teplota -25 ℃ ~ 80 ℃ Tesniacim materiálom je nitrilová guma
-30 ℃ ~ 150 ℃ Tesniacim materiálom je fluórová guma

Model Priemer (DN)
GI-32 32
GI-40 40
GI-50 50
GI-63 65
GI-80 80
GI-100 100
GI-150 150

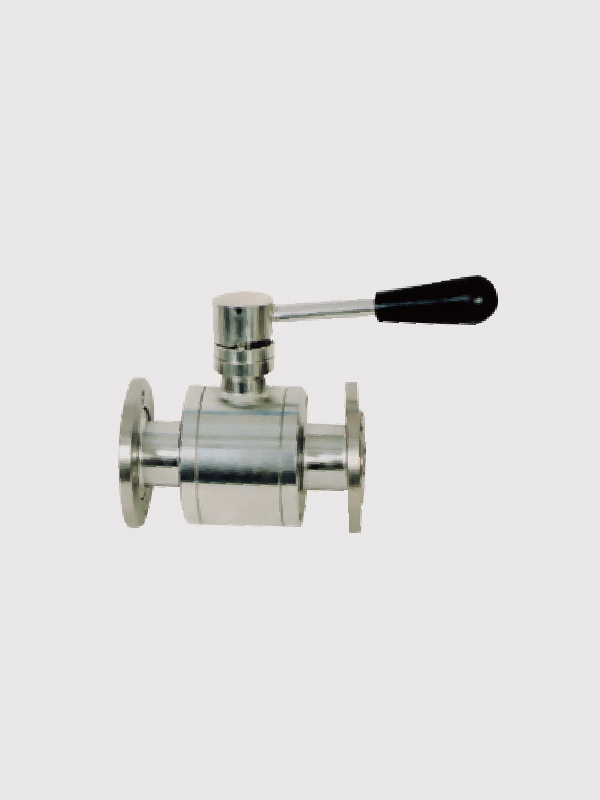

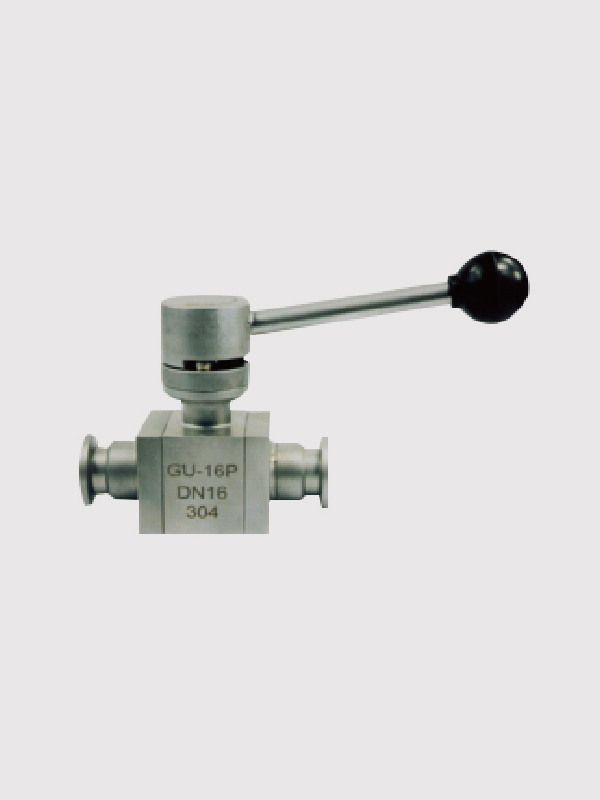

Guľový vákuový guľový ventil série GU

Vákuový guľový ventil série GU sa používa na pripojenie alebo prerušenie vákuového potrubia alebo na nastavenie prietoku. Ventil je priameho typu a je utesnený guľovým povrchom. Môže byť použitý vo vákuu alebo v nízkom tlaku a môže byť inštalovaný v ľubovoľnej polohe.
Použiteľné médium je kyselina, alkalický plyn alebo kvapalina.

Hlavný technický výkon

Použiteľná puškohľad GB / T6070 voľná príruba Použiteľná puškohľad GB / T6070 voľná príruba 10 × 10 5 Pa ~ 10 -4 Pa
Použiteľný rozsah rýchleho uvoľnenia GB4982 2 × 10 5 Pa ~ 10 -4 Pa
Miera úniku ventilov <10 -5 (Pa.L / S)
Stredná teplota -30 ℃ ~ 150 ℃

Model Priemer (DN)
GU-16 16
GU-25 25
GU-32 32
GU-40 40
GU-50 50
GU-63 63
GU-80 80

Model Priemer (DN)
GU-16-KF 16
GU-25-KF 25
GU-40-KF 40

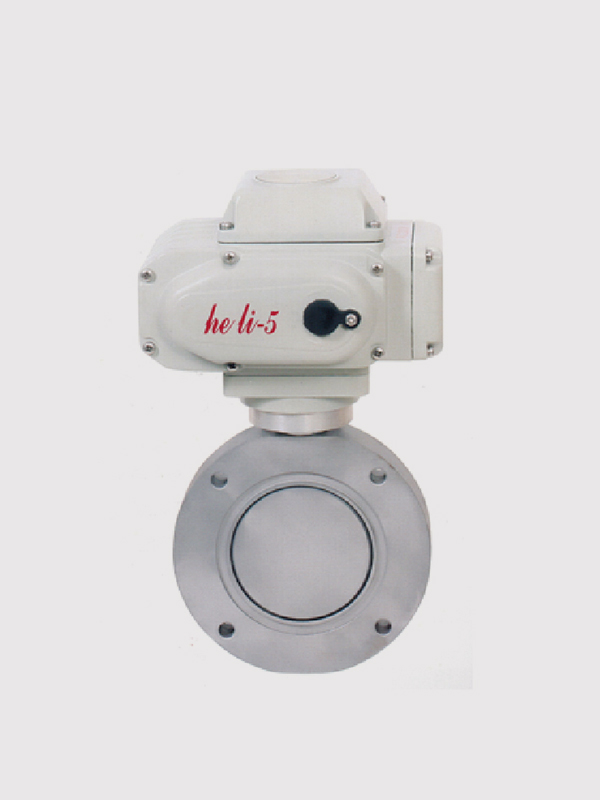

Elektrická vysokovakuová klapka s ventilom série GID

Elektrická škrtiaca klapka série GID so skutočnou vysokou nadmorskou výškou využíva rotačný elektrický a elektronicky nastaviteľný pohon ventilu. Môže byť ovládaný externým zdrojom energie (pomocou ručného prepínača indexu alebo ovládaním z počítača) alebo externým vstupným signálom na dosiahnutie medzipolohovej polohy otvárania a zatvárania ventilu, aby sa dosiahol účel spojenia alebo prerušenia prietoku vzduchu v vákuové potrubie.
Použiteľným pracovným médiom je vzduch a nekorozívny plyn.

Hlavný technický výkon

Rozsah použitia (Pa) 10 5 ~ 1,3 × 10 -5
Miera úniku ventilov (Pa.L / S) ≤1,3 × 10 -6
Otváracia a zatváracia doba (S) DN≤63 20; 80≤DN = 200 30; DN≤250 48
Stredná teplota (℃) -25 ~ 80 (tesniacim materiálom je nitrilová guma)
-30 ~ 150 (tesniacim materiálom je fluórový kaučuk)
Štandard príruby JB919
Miesto inštalácie Svojvoľný
Riadiaci obvod Štandardná továreň: typ prepínača AC220V / 50Hz
Špeciálne označenie: AC380V; DC24V typ prepínača 4 ~ 20mADC nastaviteľný typ
Spätná väzba signálu Štandardná továreň: s typom pasívneho kontaktu
Špeciálne označenie: nastaviteľný typ 4 ~ 20mADC

Pneumatická vysoko vákuová klapka s ventilom typu GIQ

Pneumatický pohon série GlQ pneumatických vysoko vákuových klapkových ventilov je poháňaný stlačeným vzduchom a využíva rotačný elektrický a elektronický pohon regulačných ventilov. Môže byť prepínaný externým zdrojom napájania (manuálnym prepínačom indexu alebo ovládaním počítačom) alebo externým vstupným signálom. Na dosiahnutie kontroly nad otváraním a zatváraním ventilu v strednej polohe, aby sa dosiahol účel spojenia alebo prerušenia prietoku vzduchu. vo vákuovom potrubí.
Použiteľným pracovným médiom je vzduch a nekorozívny plyn.

Hlavný technický výkon

Rozsah použitia (Pa) 10 5 ~ 1,3 × 10 -5
Miera úniku ventilov (Pa.L / S) ≤1,3 × 10 -6
Stredná teplota (℃) -25 ~ 80 (tesniacim materiálom je nitrilová guma)
-30 ~ 150 (tesniacim materiálom je fluórový kaučuk)
Štandard príruby 0,4 ~ 0,6
Štandard príruby JB919
Miesto inštalácie Svojvoľný
Riadiaci obvod Štandardná továreň: AC220V / 50Hz
Špeciálne označenie: AC110V; DC24V; DC12V atď.
Spätná väzba signálu Štandardne z výroby: indikátor polohy ventilu
Špeciálne označenie: mikrospínač; inteligentný 4 ~ 20mA
Spätná väzba signálu Štandardná továreň: dvojčinná
Špeciálne označenie: jednočinné (s vratnou pružinou)
Voliteľné normálne otvorené alebo normálne zatvorené 3333 333333
